Vario.kompak.or.id, Skema jalur soket kiprok Vario 110 karbu adalah salah satu pengetahuan dasar namun sangat krusial yang wajib dipahami oleh para pemilik dan mekanik motor, khususnya bagi pengguna Honda Vario 110 yang lama dengan sistem karburator. Mengapa hal ini begitu penting? Karena sistem kelistrikan pada sepeda motor memiliki peran vital dalam menjaga kinerja mesin, pencahayaan, serta pengisian aki. Salah satu komponen utama yang berperan dalam pengaturan arus listrik tersebut adalah kiprok atau regulator/rectifier.
Kiprok bekerja mengatur arus listrik dari spul, mengubahnya dari arus AC menjadi DC, serta mengalirkan daya ke aki dan ke bagian-bagian kelistrikan motor lainnya. Salah sambung satu kabel saja bisa menyebabkan malfungsi, mulai dari lampu tidak menyala, aki tidak terisi, hingga terjadinya konsleting listrik yang bisa berakibat fatal. Oleh sebab itu, memahami skema jalur soket kiprok Vario 110 karbu lama bukan hanya sekadar informasi teknis, melainkan juga langkah pencegahan untuk menjaga keawetan dan keamanan sistem kelistrikan motor Anda.
Sering kali, pada motor yang sudah berumur atau pernah mengalami perbaikan kelistrikan, soket kiprok tidak lagi menggunakan part asli pabrikan. Banyak yang menggunakan soket variasi atau sambungan kabel langsung. Dalam kondisi seperti ini, pemahaman mengenai posisi dan fungsi masing-masing kabel menjadi sangat penting. Dengan memahami skema jalurnya, Anda bisa memastikan setiap kabel terhubung dengan benar sesuai fungsinya, sehingga proses pengisian, penerangan, dan sistem kelistrikan lainnya tetap berjalan dengan normal.
Pada artikel kali ini, kita akan membahas secara rinci tentang skema jalur soket kiprok Vario 110 karbu lama, termasuk warna kabel, posisi, arah arus, dan fungsinya masing-masing. Penjelasan ini akan sangat membantu, baik bagi yang sedang belajar mekanik motor, maupun yang ingin memperbaiki kelistrikan sendiri di rumah. Jangan sampai salah sambung karena akibatnya bisa cukup serius. Maka dari itu, mari kita pelajari dengan teliti agar bisa memahami alur kerja kelistrikan pada motor Vario 110 karbu secara utuh.
Skema Jalur Soket Kiprok Vario 110 Karbu Lama dengan Penjelasannya
Kiprok (regulator/rectifier) berfungsi untuk mengatur arus listrik dari spul (generator) dan mengalirkannya ke aki serta ke sistem kelistrikan motor seperti lampu utama. Jika pemasangan kabel salah, bisa menyebabkan kerusakan serius pada sistem kelistrikan.

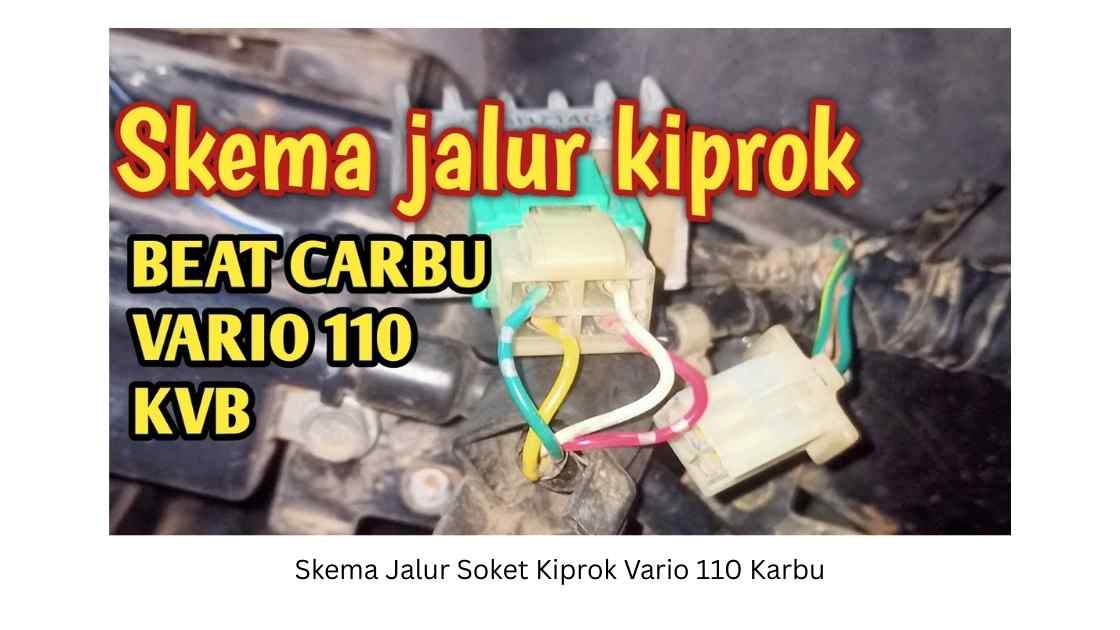

Berikut adalah skema dasar dari jalur soket kiprok Vario 110 karbu lama :
Penjelasan Warna Kabel Soket Kiprok Vario 110 Karbu : Fungsi dan Arah Kabel
Untuk memudahkan, kita posisikan soket kiprok dalam orientasi vertikal seperti berikut ini:
- Kabel Hijau
Fungsi: Sebagai massa (ground)
Arah Kabel: Menuju ke rangka motor atau mesin
Catatan: Kabel hijau merupakan standar warna untuk massa pada motor Honda. - Kabel Putih
Fungsi: Input arus AC dari spul
Arah Kabel: Dari spul pengisian
Catatan: Kabel putih membawa arus dari spul ke kiprok untuk diatur dan disalurkan. - Kabel Kuning
Fungsi: Output AC ke lampu utama
Arah Kabel: Menuju ke sistem penerangan (lampu depan)
Catatan: Ini merupakan keluaran dari spul yang langsung menuju lampu, bukan dari kiprok ke aki. - Kabel Merah
Fungsi: Output pengisian ke aki
Arah Kabel: Menuju ke aki, juga terhubung ke kunci kontak lalu keluar sebagai kabel hitam (arus utama)
Catatan: Kabel merah adalah jalur penting untuk pengisian aki.
Kesimpulan
Memahami skema jalur soket kiprok Vario 110 karbu adalah langkah penting untuk mencegah kesalahan instalasi listrik. Terutama saat mengganti soket atau kabel yang sudah tidak orisinil, pastikan setiap kabel tersambung sesuai fungsinya. Hal ini akan menjaga sistem kelistrikan tetap aman dan bekerja optimal.
