Dalam dunia otomotif roda dua, khususnya pada sepeda motor bermerek Honda, sistem kelistrikan memainkan peran penting dalam menjamin performa kendaraan tetap optimal. Salah satu komponen vital dalam sistem ini adalah kiprok, atau yang dalam istilah teknis disebut regulator rectifier. Komponen ini bertugas mengatur dan menstabilkan tegangan dari spul sebelum dialirkan ke aki dan komponen lainnya. Bagi para pengguna motor Honda Vario, terutama tipe karburator dan Vario Techno Karbu, memahami jalur kiprok Vario 110 merupakan hal yang sangat penting, terutama ketika Anda menghadapi permasalahan seperti aki tidak mengisi, lampu redup, atau motor sulit hidup.

Meskipun bagi sebagian orang jalur kelistrikan terlihat rumit dan membingungkan, sebenarnya struktur dan fungsi dari jalur kiprok Vario 110 cukup sederhana jika dipahami secara bertahap. Dengan memahami jalur ini, Anda bisa dengan mudah mendiagnosa kerusakan atau bahkan memperbaiki sendiri kelistrikan motor tanpa harus langsung membawanya ke bengkel.

Banyak pemilik Vario 110 Karbu, baik yang masih pemula maupun yang sudah berpengalaman, sering bertanya: “Kemana saja aliran kabel dari kiprok ini? Apa fungsi setiap warnanya? Bagaimana cara memastikan bahwa kiprok bekerja sebagaimana mestinya?” Semua pertanyaan itu akan terjawab apabila kita memahami secara mendalam bagaimana sistem kiprok bekerja dan ke mana saja arah kabel-kabelnya terhubung. Oleh karena itu, artikel ini secara khusus akan membahas dengan detail mengenai jalur kiprok Vario 110, meliputi fungsi setiap kabel, arah aliran listrik, dan perannya dalam sistem kelistrikan sepeda motor.

Informasi yang disajikan dalam panduan ini berdasarkan pengamatan langsung pada unit Honda Vario Techno 110, yang memiliki sistem kelistrikan dan konfigurasi kiprok identik dengan Vario 110 tipe karburator. Jadi, baik Anda pengguna Vario Techno maupun Vario 110 biasa, pembahasan mengenai jalur kiprok Vario 110 ini bisa dijadikan acuan yang relevan dan aplikatif.

Berikut ini penjelasan detail mengenai jalur kabel kiprok pada Vario 110, yang berlaku sama untuk Vario Techno maupun versi karbu:

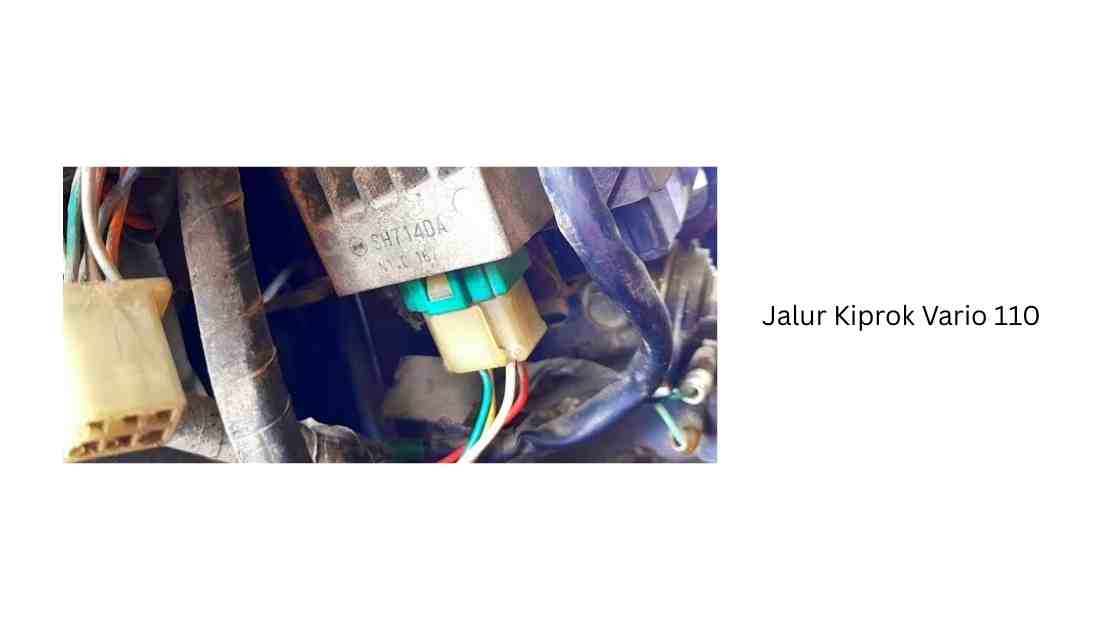

Soket Kiprok dan Warna Kabel (Jalur Kiprok Vario 110) Karbu

Kiprok pada Vario 110 Karbu terdiri dari empat kabel utama dengan warna sebagai berikut:

• Putih
• Hijau
• Kuning
• Merah

Setiap warna kabel memiliki fungsi dan jalur tersendiri. Berikut rincian arah dan fungsinya:

1. Kabel Putih – Dari Spul Pengisian
   Kabel putih berasal langsung dari spul pengisian di bagian mesin. Kabel ini masuk ke kiprok sebagai input arus AC yang kemudian akan diubah menjadi DC untuk keperluan pengisian aki dan sistem kelistrikan lainnya.
2. Kabel Hijau – Ground atau Massa
   Kabel hijau merupakan jalur massa atau ground. Kabel ini terhubung ke body motor, memastikan sirkuit listrik memiliki sambungan ke tanah atau rangka motor. Tanpa sambungan ground yang baik, sistem kelistrikan bisa terganggu.
3. Kabel Kuning – Untuk Sistem Penerangan
   Kabel kuning berfungsi untuk sistem penerangan (lampu). Jalurnya bercabang menjadi dua:

• Satu jalur menuju ke spul lampu
• Satu jalur lainnya menuju ke saklar lampu

Kabel ini membawa arus dari kiprok ke sistem lampu depan, sehingga memungkinkan lampu bekerja sesuai dengan pengaturan saklar.

4. Kabel Merah – Ke Aki dan Sistem Pengapian
   Kabel merah adalah kabel output dari kiprok yang paling penting. Jalurnya juga bercabang:

• Satu jalur menuju ke aki melalui sekring
• Jalur lainnya menuju ke kontak dan kemudian ke sistem pengapian (CDI dan koil)

Fungsi utama kabel merah ini adalah sebagai jalur pengisian aki serta sebagai penyedia arus 12 volt untuk CDI (Capacitor Discharge Ignition), yang mengatur pengapian motor.

Kesimpulan Jalur Kiprok Vario 110 Karbu:

Penutup

Pemahaman mengenai jalur kiprok ini sangat penting, terutama bagi Anda yang masih pemula dan ingin mengatasi sendiri masalah kelistrikan pada motor. Jika terjadi kendala seperti lampu redup, aki tidak mengisi, atau motor sulit menyala, jalur kiprok adalah salah satu titik yang perlu diperiksa.

Semoga penjelasan “Jalur Kiprok Vario 110 Karbu” bermanfaat dan menjadi referensi praktis dalam memahami sistem kelistrikan Honda Vario 110 Anda. Jika Anda sudah berpengalaman, artikel ini bisa dijadikan sebagai pengingat atau media untuk berbagi kepada rekan yang masih belajar.
